L3VER M2 block with tensionners module (Shoulder Bolt version + CAD)
L3VER M2 block with tensionners module (Shoulder Bolt version + CAD)
Impossible de charger la disponibilité du service de retrait

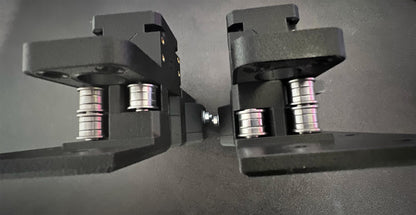

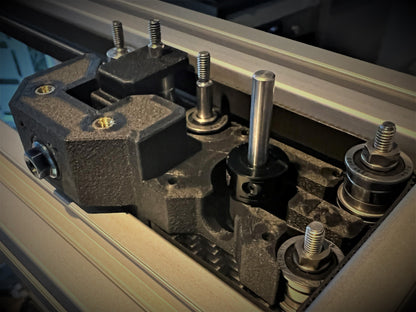

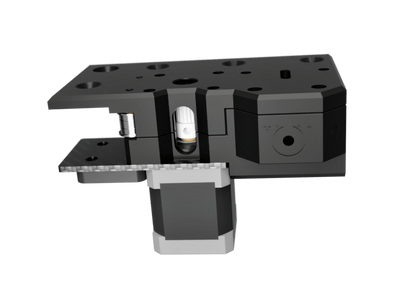

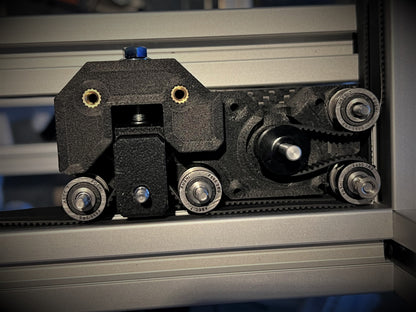

Le L3ver M2 est une paire de blocs moteur avec un mécanisme de tension intégré qui ouvre la possibilité d'utilisation des têtes d'impression sans tendeurs comme la version VZBOT. Compatible avec toute versions VCORE 3.0/3.1 200/300/400/500 , toute Enclosure (1.0/2.0)
Les blocs viennent remplacer les blocs de base.

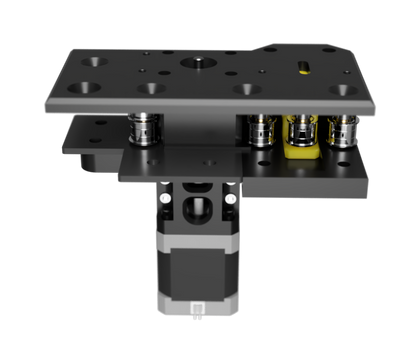

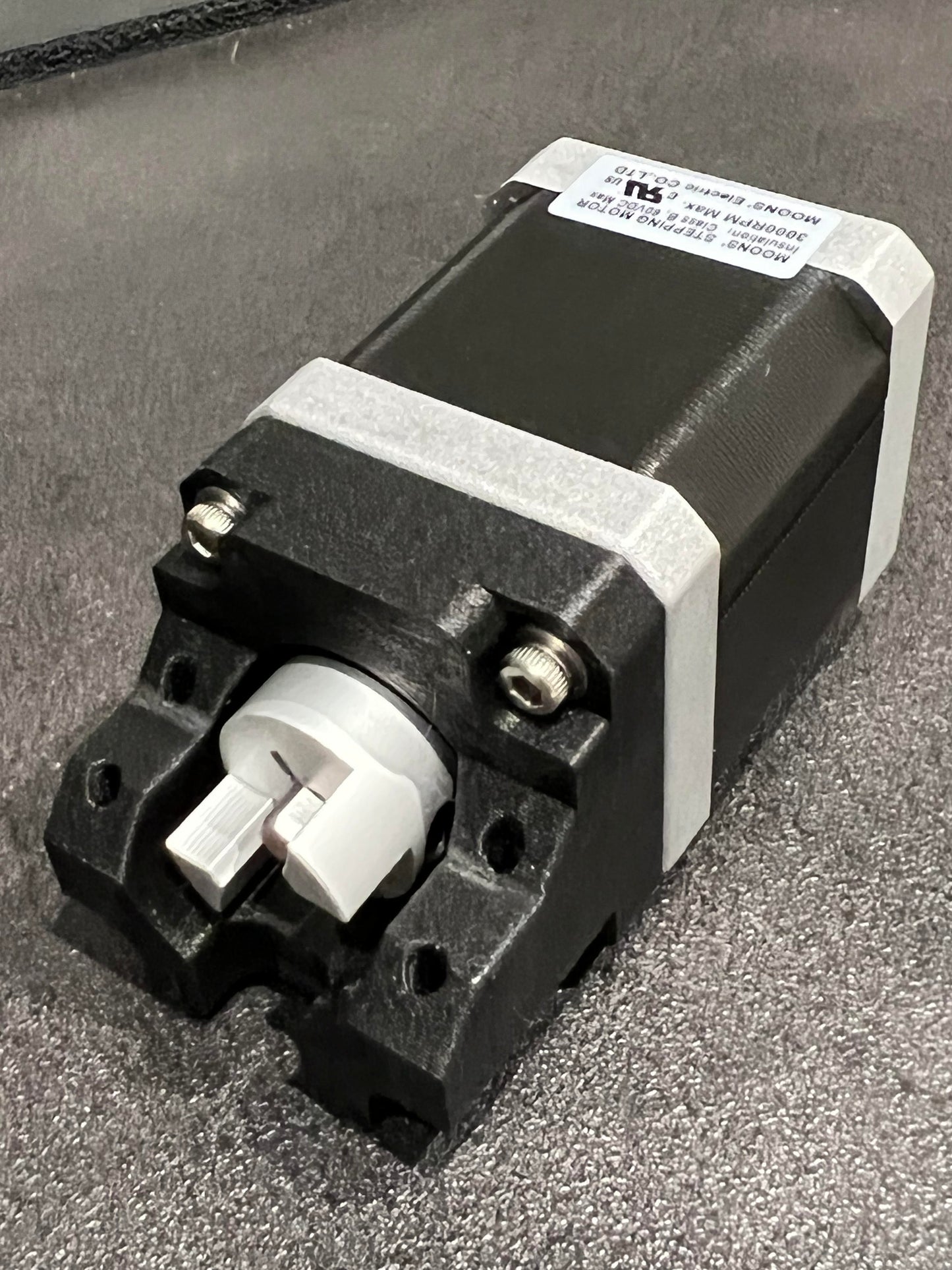

Le M2 est conçu sur la base du Precision Motor Block, qui comporte une conversion complète avec vis épaulée, pour une meilleure précision, une plus grande durée de vie des roulements, et une réduction drastique des vibrations associées. La base du bloc est conçue pour découpler les vibrations du moteur en installant une damper type N17 (non fourni). Le Nema s'accorde avec un coupleur à disque et un arbre étendu sécurisé par deux roulements afin de préserver sa fiabilité et assurer un mouvement parfaitement coaxial.
Les vis épaulées évitent les précessions des roulements et augmente leur durée de vie ainsi que la qualité du mouvement
Roulements de qualité ABEC-7 pour une opération fluide dans le temps

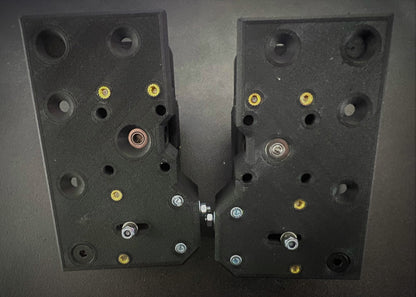

Les kits sont livrés par paire (droite-gauche) préassemblés
|
Toute les versions (ASA, PA12CF15) sont fournies avec les tendeurs Y en PA12CF15 renforcés |
Comment choisir?
Il existe 2 variations principales:
CLASSIC M2
|
Pour VCORE 3.0/3.1 avec ou sans Fermeture 1.0 |
ENCLOSED M2
|
Pour VCORE 3.1 avec Fermeture 2.0 |
Les options:
| Damperless |  |
Sans support moteur modulaire et Axe renforcé |

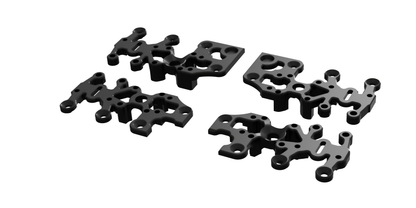

| Top Skeleton |  |
Top ajouré conçu par étude topologique. Visibilité du mécanisme, purement esthétique |
| WARNING, IF YOU PLAN TO USE AN AWD DRIVE? OR PLAN TO DO SO, THE M2 NEED TO BE IN AN AWD LAYOUT: PRODUCT LINK |
Toute version sauf Damperless:8x m3x30mm8x m3x12mm8x vis épaulées m4-d5x35mm,2x vis épaulées m4-d5x45mm,2x coupleurs disques 5x5 haute qualité (Kis-3d/GND depending availability)4x roulements 625-zz24x roulements F69512x roulements 695-zz16x 8x5x1 Microshim6x PACF Spacers2x m6x14 with Tnut1x countersunk M6 with Tnut2x M5 washer / 2x m4 Washer2x M5 nut / 2x m4 nut2x LEVER PA12CF armsPrinted parts set2x Knobs |
Compatible VCORE 3.0 et 3.1
Compatible avec plaques électronique 3mm et 4mm
Pour le BRS-AWD-Drives, utiliser le layout AWD du L3ver M2
HERE an EVA 3.x tensionnerless back part STEP and STL files, For each order M2/M1 order, you can he it at 50%! Just add it to your cart it's automatic!
