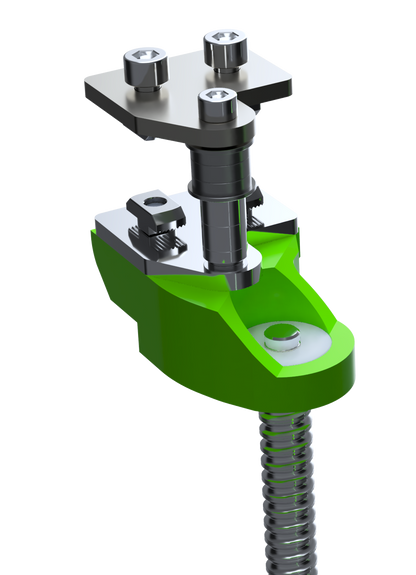

Z-Upgrade 2.8c Definitive Edition (WobbleX / BRS-Oldham)
Z-Upgrade 2.8c Definitive Edition (WobbleX / BRS-Oldham)
Impossible de charger la disponibilité du service de retrait

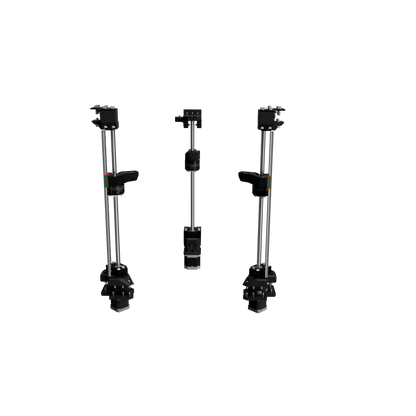

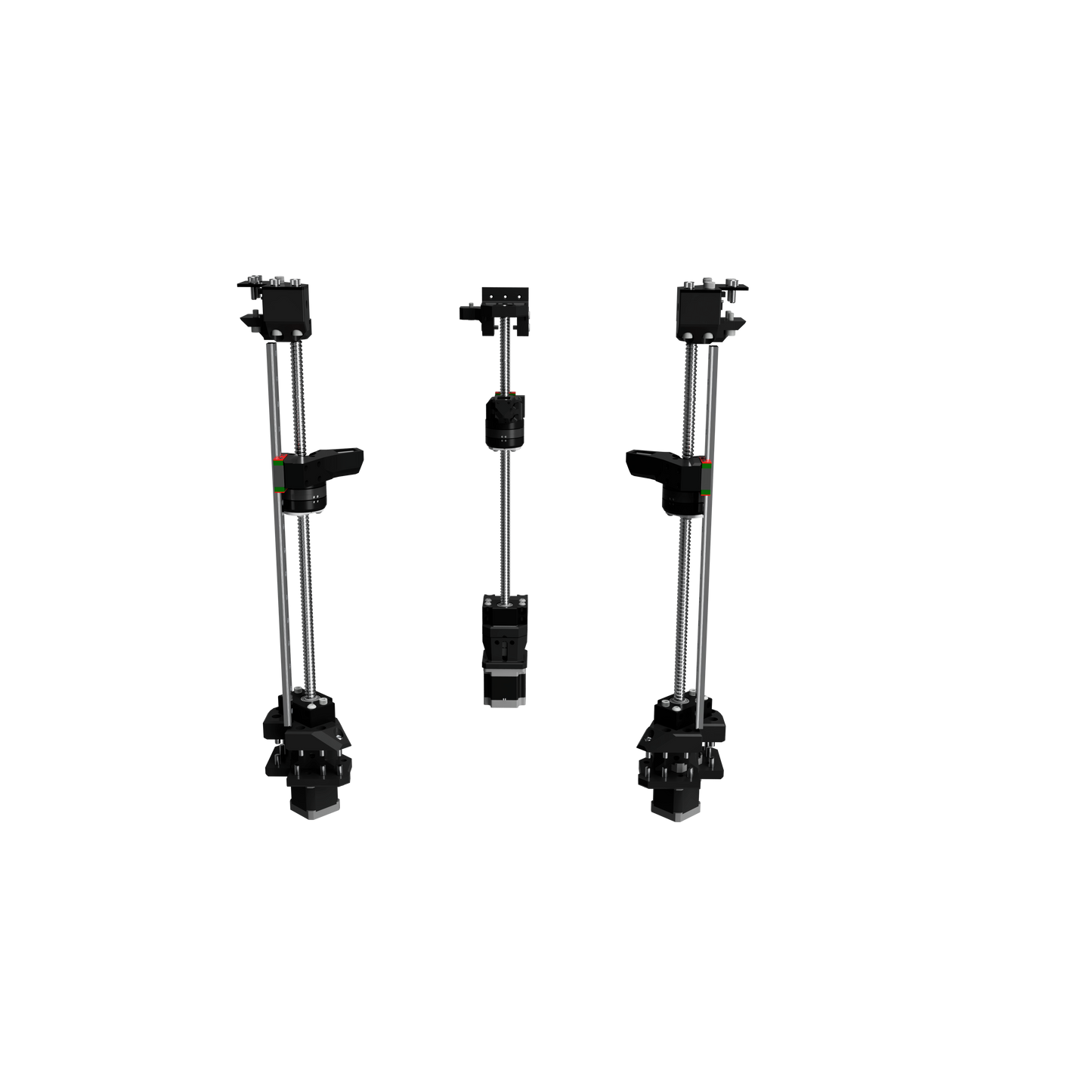

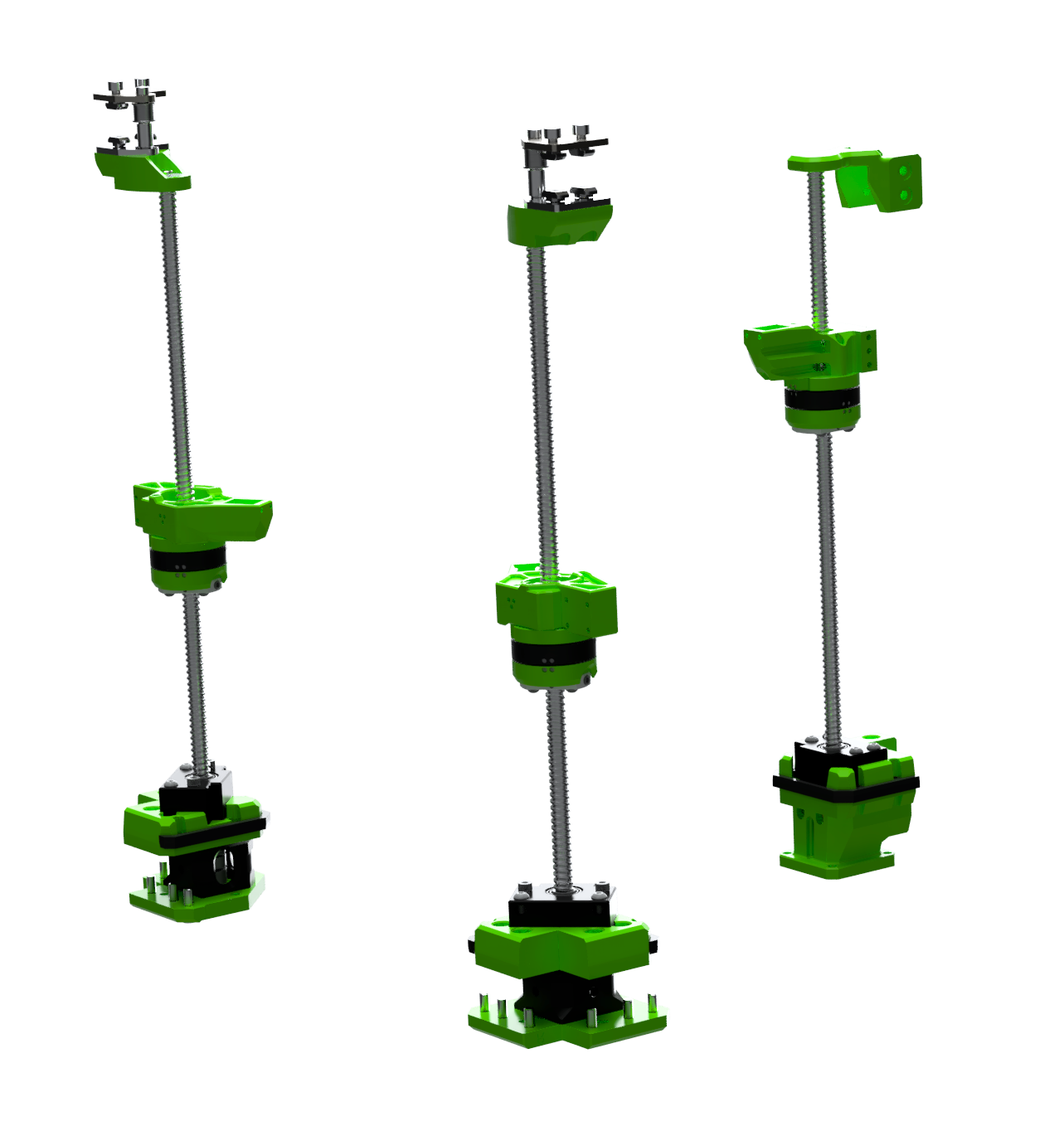

Upgrade de remplacement du Z original par un système de vis a billes. Plus précis, très fiable dans le temps, offre un très grande répétabilité dans le mouvement Z comparé a une vis trapézoïdale. Sans maintenance*. Design éprouvé depuis 2021, plus de 350+ utilisateurs, Support à vie
-Version définitive du Kit (en version 1204 Uniquement)
-Simplification des pièces, recyclage complet des vis de la Vcore Stock (BOM additionnelle)
-Compatible nativement avec les plaques inferieurs RatRig, pas besoin de faire de nouvelles découpes (1204 uniquement)
-Bloc avant participant au renfort du chassis
-Intégration plus dense

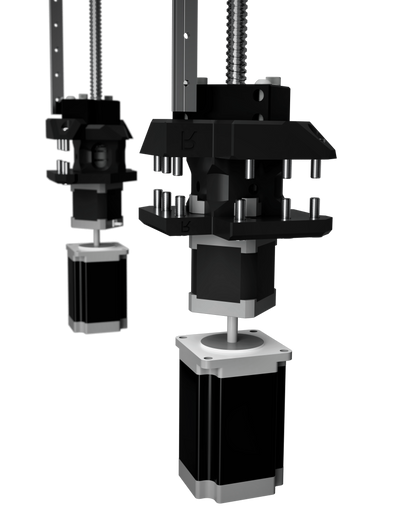

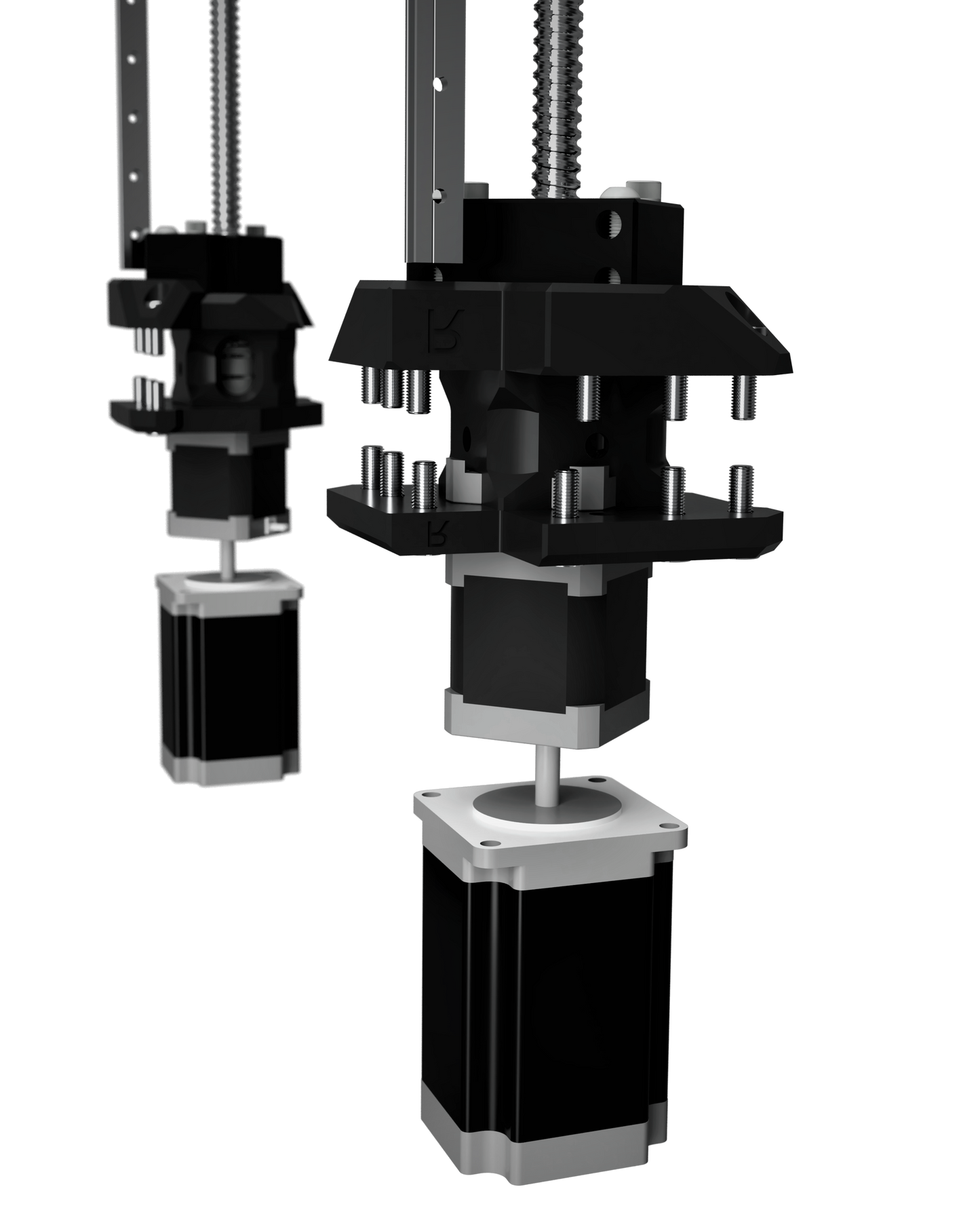

-Compatible nativement NEMA 17 ET NEMA 23
-Convient pour la Vcore 200, 300, 400, 500, 600* et plus ou tout autre itération sur une base de Vcore 3.0/3.1
La base du Z-Upgrade 1.0 a été conservé car particulièrement fiable dans le temps et sur sa qualité d'impression. Malgré des tests sur des system a rails et autre, ce design est le plus répétable selon mon expérience a travers les diffèrent itérations: on ne change pas ce qui marche bien!
Nécessite des (x3) SFU1204 C7 de *50mm: pour une VC300: 450mm, une VC400: 550mm etc
Pour les Vcores 500 ou superieur, utiliser des moteurs NEMA 17 de 60mm OU de 48mm a fort couple de maintient, ou bien un Nema 23 adapté
Compatible Vcore 3.0 et 3.1: se référer au manuel, le montage est identique entre le 3.0 et 3.1, les deux bras avants se fixent rail à l'intérieur.
NOTE: Dans 99% des cas, l'utilisation de la version 1204 est amplement suffisante, la version 1605 est dedié aux projects plus consequents/customs, la version 1605 necessite un bottom plate different, et une BOM differente. ME CONTACTER POUR EVALUER LE BESOINS EN 1605
Attention pour le modele 1050mm, cette hauteur est specifique car les disponibilité de SFU1605 en 1150mm pour une hauteur de 1000mm est tres rarement disponible; Il faudra le prendre en compte dans le rallongant de 50mm du chassis en Z
|

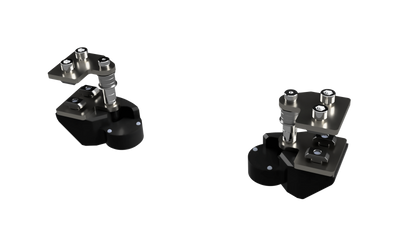

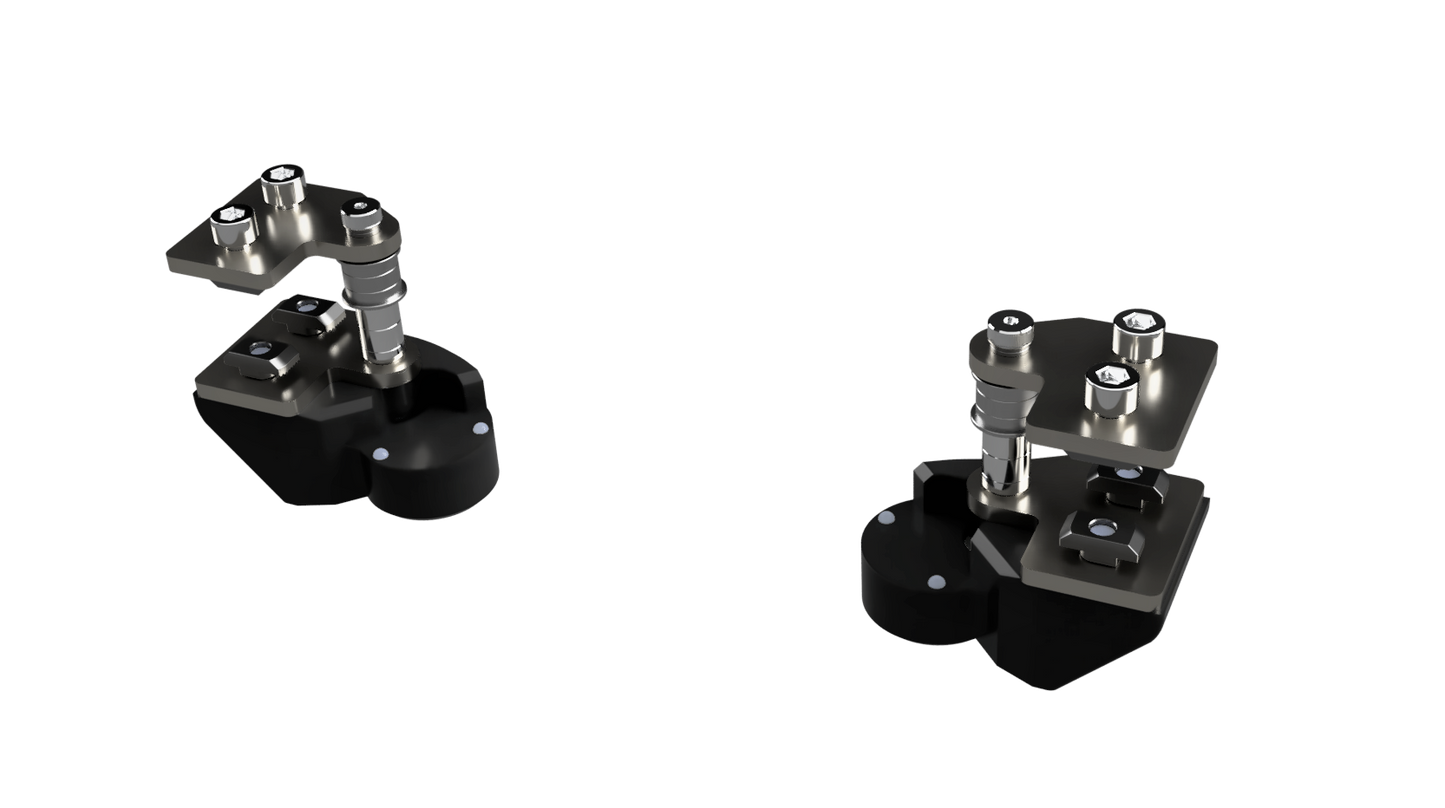

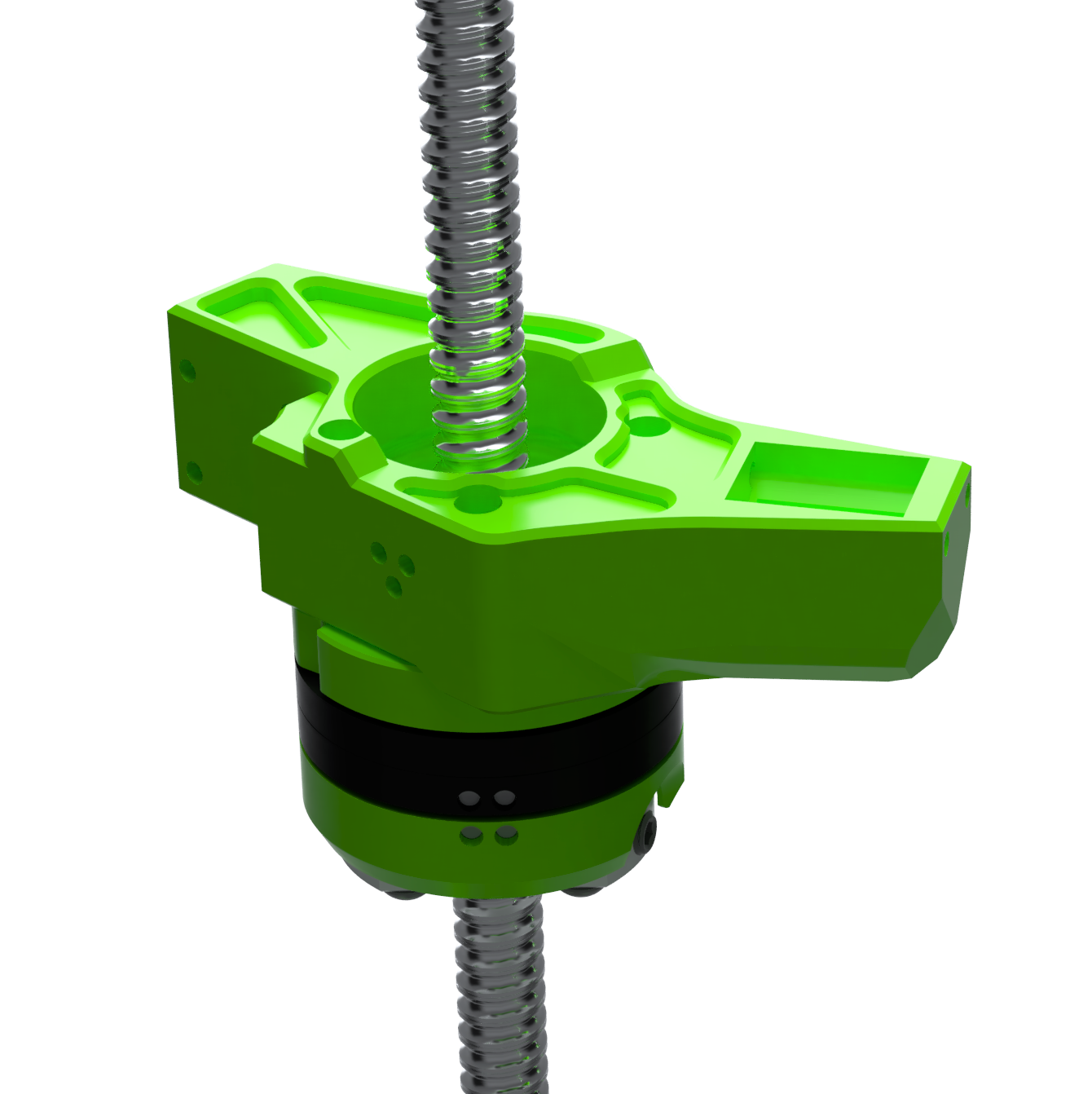

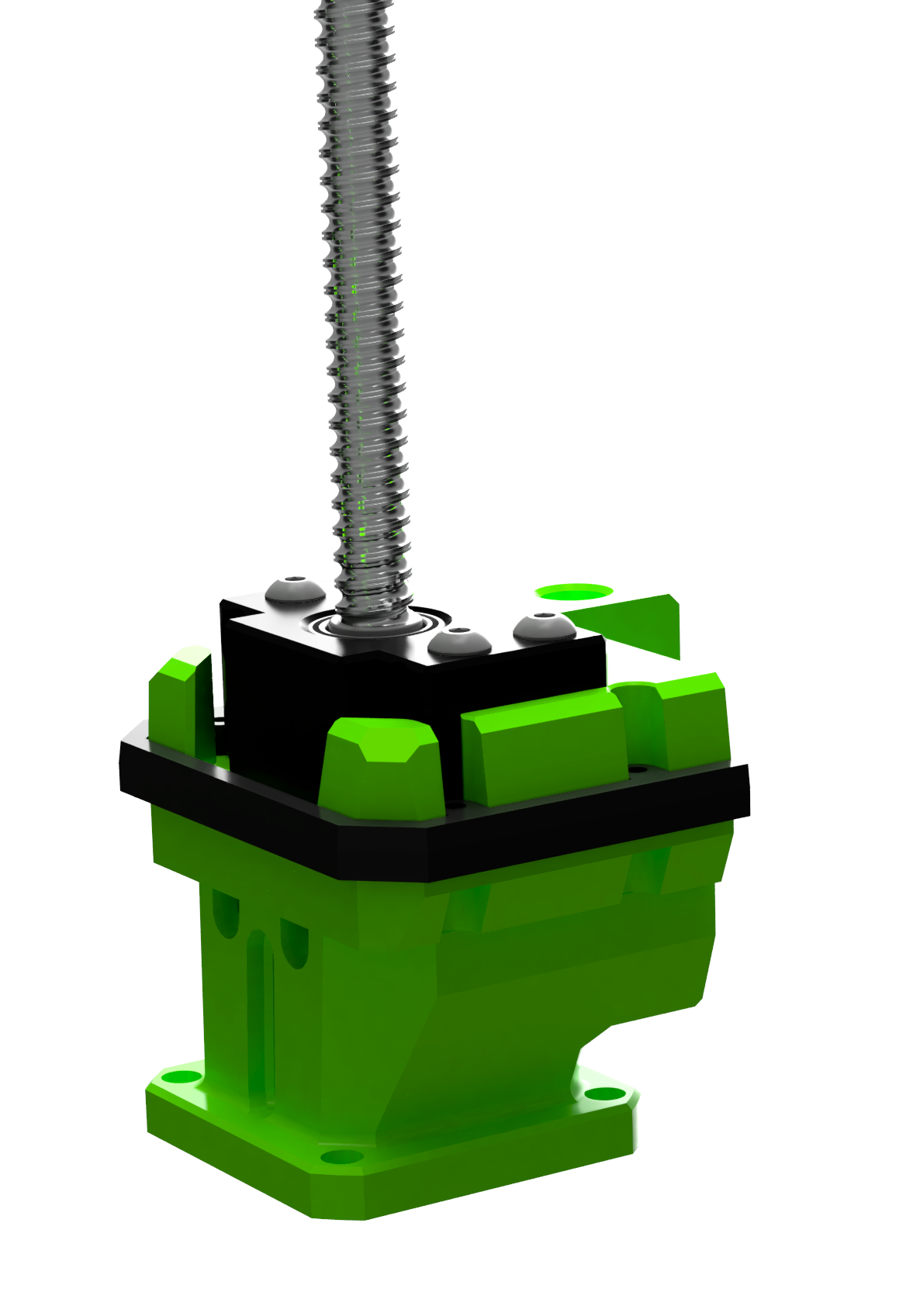

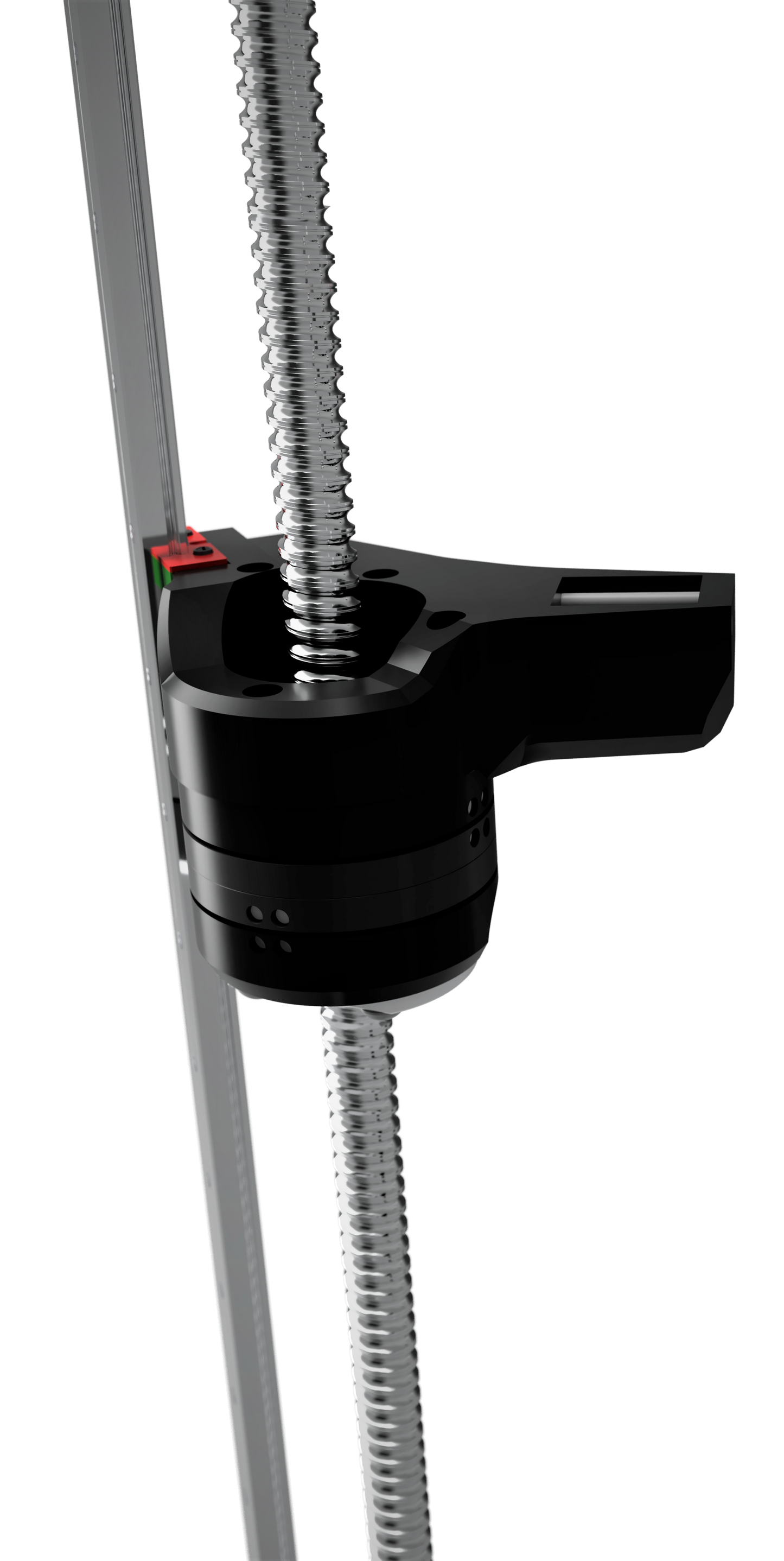

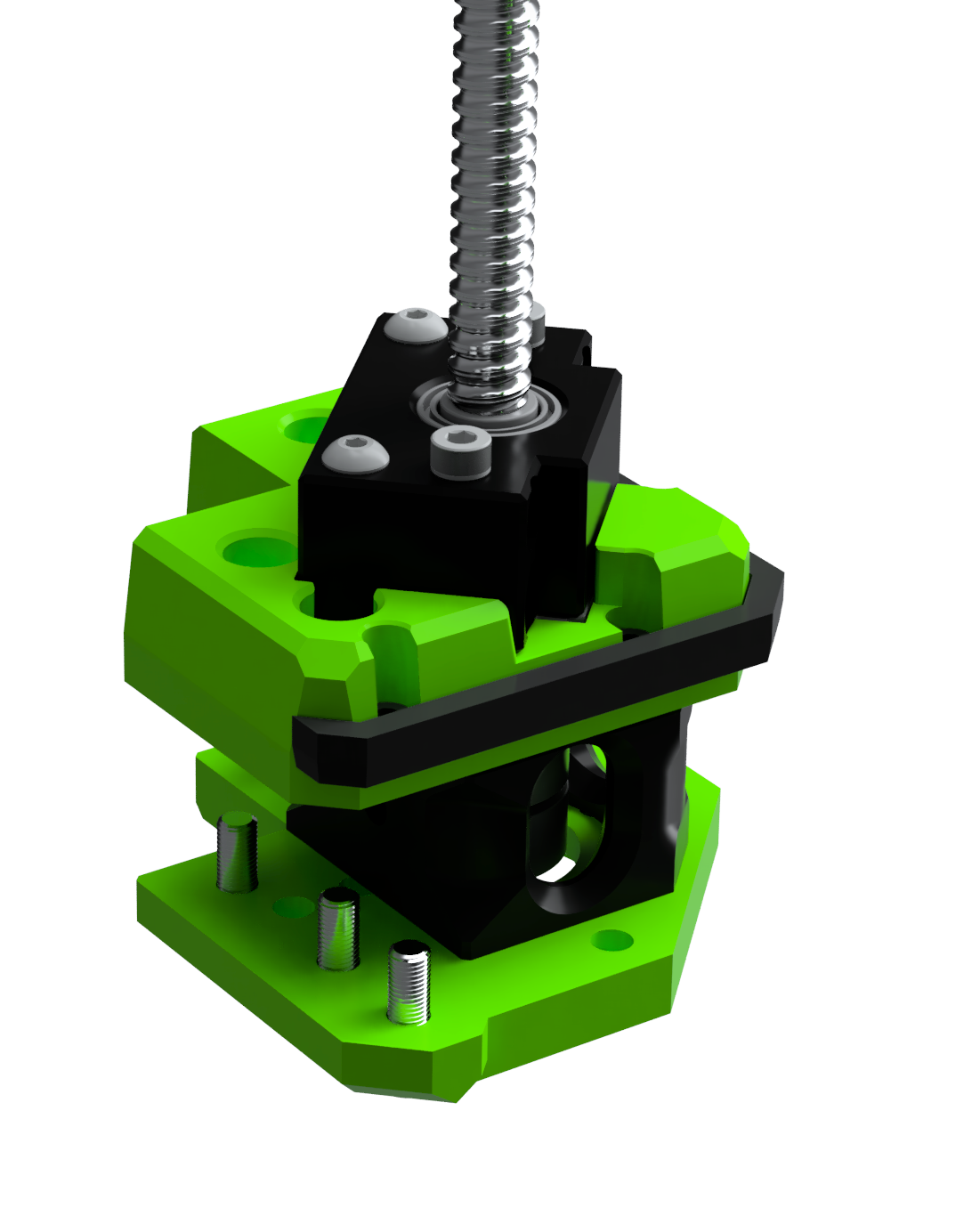

Inclus: -Kit pièces imprimées -SFU1204/1605 C7 (en fonction de l'option choisie) avec BF+BK -3x Oldham V2.5 Complet / 3x Mellow WobbleX en fonction du choix d'option |
|
Non inclus: -Visserie générale (essentiellement recyclée du kit Ratrig) -Moteurs -Coupleurs -Hardware type rail etc |
